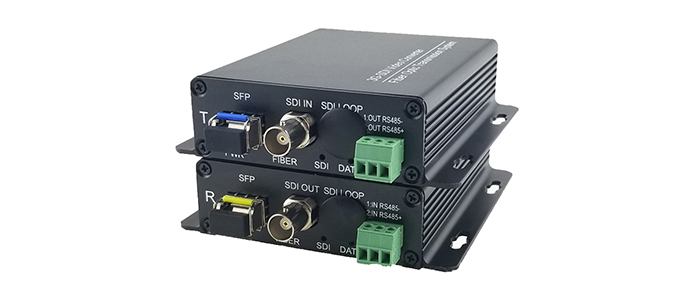

鵬鼎信 PDX-3G-SDI1-LC
1路3G-SDI高清視頻光端機
PDX-3G-SDI1-LC 是鵬鼎信公司的1路3G-SDI多業務光端機是本公司自主研發推出的新一代高清視音頻光端機，產品集視頻、音頻、數據、報警開關量、以太網等功能于一體的多業務實時傳輸設備。廣泛運用于廣播電視，視頻會議,醫療示教，教育錄播，安防監控等對視頻高要求行業。
在單芯光纖上傳1路單/雙向3G-SDI信號
工作范圍從19.4Mb/s 到 2.97Gb/s
可用于SMPTE 424M (2.97Gb/s)的時鐘恢復
自動適應SDI 143M、177M、270M、360M、540M、1483.5M、1485M、2970Mbps速率
支持SMPTE 424M (2.97Gb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)標準
輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
自動電纜均衡，適用所有在 2.97Gb/s以下的速率（Belden 1694A）
LED狀態指示燈對關鍵的參數進行監視
支持熱插拔
技術參數
產品型號 | PDX-3G-SDI1-LC |
產品說明 | 1路3G-SDI光端機, LC接口 |
視頻參數: | |
視頻輸入/輸出阻抗 | 75Ω |
最高信號速率 | 2970Mbps |
標準輸入/輸出電壓 | 800mVp-p |
輸入反射損耗 | 10dB@2970Mbps |
抖動 | < 0.3UI |
信道物理接口 | BNC |
光口參數: | |
波長 | 850~1610nm |
傳輸模式 | 雙纖單模 單纖單模 雙纖多模 |
傳輸距離 | 0-60KM |
物理接口 | LC(3G) |
音頻參數: | |
輸入/輸出阻抗 | 600ohm(非平衡) |
最大輸入/輸出電壓 | 3.0Vp-p |
頻響 | 10 Hz～20kHz @±3dB |
信噪比 | > 70dB |
信道物理接口 | 標準插拔接線端子 |
數據參數: | |
數據格式 | RS232、RS422、RS485、曼碼，BIPHASE數據等 |
數據速率 | 0~200 Kbps |
誤碼率 | < 10-9 |
信道物理接口 | 標準插拔接線端子 |
以太網參數: | |
工作模式 | 全雙工模式/半雙工模式 |
數據傳輸速率 | 10/100Mbps(自適應) |
信道物理接口 | RJ45 |
電話參數: | |
信號物理接口 | 標準 RJ11 |
語音帶寬 | 8KHz |
工作方式 | 點對點熱線、程控交換機/分機模式 |
失真 | <1% |
開關量參數: | |
物理接口 | 標準插拔接線端子 |
信號輸入 | 任意有源或無源報警、開關量輸入，支持TTL、RS-232/422/485或無源開關、按鈕 |
信號輸出 | 任意有源或無源報警、開關量輸出，TTL、RS-232/422/485或繼電器觸點輸出 |
電氣指標: | |
工作溫度 | -20~70℃ |
工作電壓 | DC 5V |
無故障連續工作時間（MTBF） | ≥100000小時 |
