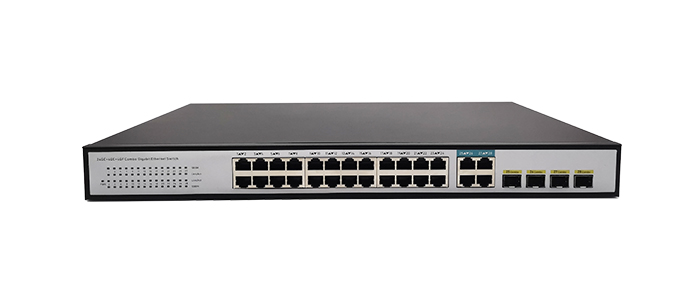

鵬鼎信 PDX-SW5424GP-24AF-4SFP
4SFP+24GE 千兆4光24電POE供電交換機
產品概述
PDX-SW5424GP-24AF-4SFP 是鵬鼎信公司接出的一款千兆4光24電POE供電交換機。提供簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡，可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。該交換機同時擁有24個下行口和8個上行口，下行為10/100/1000Mbps 以太網POE供電端口，上行為4個1.25Gbps SFP光口,4個10/100/1000Mbps 自適應以太網Combo口,非管理型POE交換機。
該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，每個端口能夠為攝像機提供最大30W的電源功率，解決攝像機供電的麻煩。采用先進的自感知算法，智能供電，自動識別網絡中的PD受電設備，只為支持IEEE802.3af/at供電標準的終端設備供電，保護受電終端不受損害；自動識別受電設備功率，按需供電。該產品支持機架安裝方式，可滿足不同工程現場對設備安裝的要求。
主要特性
l 通過5類及以上以太網線為無線訪問點(AP）和網絡監控攝像頭(IP cameras）供電
l 1～24端口支持標準IEEE802.3af/at供電(端口供電功率最大為30W)
l PoE 總功率：370W
l 24個下行10/100/1000M 自適應以太網電口+4個上行千兆SFP光口/4個上行10/100/1000 M 自適應以太網電口（Combo)。
l 符合IEEE 802.3 10i，IEEE 802.3u ，IEEE802.3az, IEEE802.3ab,IEEE802.3z, ；IEEE 802.3x Flow Control；IEEE802.3af/at 標準
l 背板帶寬高達56Gbps
l 支持端口自動翻轉（Auto MDI/MDIX）
l 支持網絡端口防雷（AC電源口：差模 +/-2kV，共模 +/-4kV）
l 所有端口支持線速交換，10K幀長范圍內均可達到線速
l 標準1U機架設計，方便機柜安裝模式
l 零配置特性電源是自動供給到自適應的設備，即插即用，無需軟件和協議轉換
技術參數
技術參數列表 | 詳細參數描述 | |
產品型號 | PDX-SW5424GP-24AF-4SFP | |
產品說明 | 4個千兆SFP光口/4個千兆電口+24個千兆電口POE供電，非管理型POE供電交換機 | |
供電 | 輸入電壓 | AC100-240V 50-60Hz |
功率消耗 | 機器本身消耗小于15W 總功率消耗小于370W | |
端口參數 | 網絡端口 | 1~24 下行電口：10/100/1000Mbps 4 上行光口：1.25Gbps/SFP 4上行電口：10/100/1000Mbps |
傳輸距離 | 1~24下行電口：100米 4 上行光口：0-120KM可選 4 上行電口： 100米 | |
傳輸介質 | 1~24下行電口：Cat5e/6標準UTP 網線， 上行光口：光纖 上行電口：Cat5e/6標準UTP 網線 | |
POE標準 | 符合IEEE 802.3af/at國際標準， 單端口最大供電功率30W | |
PoE供電方式 | 末端跨接法 | |
PoE供電功率 | 單個POE端口 ≤30W，整機＜370W | |
交換參數 | 網絡標準 | IEEE 802.3i、IEEE 802.3u、 IEEE 802.3ab、IEEE 802.3z,IEEE802.3x, IEEE802.1Q(VLAN) ,IEEE802.3af/at |
背板帶寬 | 56Gbps | |
轉發方式 | 存儲轉發 | |
轉發速率 | 10Mbps:14880pps, 100Mbps:148800pps,1000Mbps:1488000pps | |
包轉發率 | 41.66Mpps | |
包數據緩存 | 4Mbit | |
MAC地址表 | 16K Bytes | |
狀態指示燈 | 電源指示燈 | 1個指示電源（綠色） |
POE指示燈 | 1~24（綠色） | |
1000M指示燈 | 1~24（綠色） | |
Link/Act | 1~24（橙色） | |
1000M指示燈 | 25~28（綠色） | |
Link/Act | 25~28（橙色） | |
Switch | 撥碼開關 | 無 |
防護等級 | 通訊端口防雷防護 | 4KV 執行標準：IEC61000-4-5 |
環境規范 | 工作溫度 | -20℃~70℃ |
儲存溫度 | -40℃~70℃ | |
濕度(非凝結) | 0~95% | |
物理規格 | 尺寸(長×寬×高) | 440 x 290 x 450mm |
顏色 | 黑色 | |
重量 | 4kg | |
可靠性 | 平均故障間隔時間(MTBF) | ＞50000h |
