產品描述：

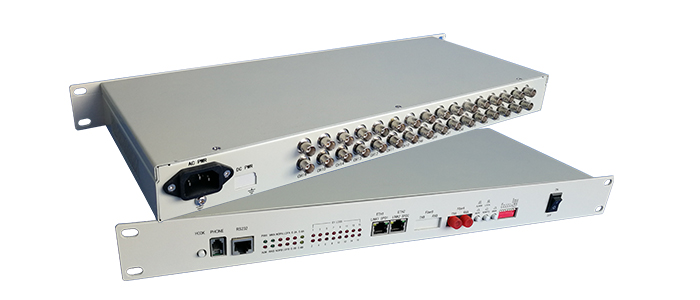

PDX-PDH-16E1FE2T1多業務光端機是基于專用ASIC開發的點對點光傳輸設備，以簡潔的單板形式實現16路E1和2路100Mbits/s線速以太網數據的混合復用及光傳輸，同時提供1路公務電話和1路RS232用戶通道。具有自動保護倒換功能。具備完善的告警監控功能，集成度高，功耗低，性能穩定，使用方便。
16E多業務光端機為19英寸1U單板型設計，功能齊全，結構緊湊，可以安裝在標準19英寸設備機架上，滿足振動、高溫和電磁兼容性等多種國際標準要求。
產品說明：
1、光線路速率為150Mb/s；
2、單/雙光口可選，雙光口時具有自動保護倒換功能；
3、提供16路E1，E1接口碼型為HDB3碼；抖動容限、轉移特性、輸出抖動符合G.823和G.742建議；
4、提供2個總線速為100Mb/s的以太網通道，以太網接口全/半雙工、10/100Mb/s自協商，支持流量控制功能，交叉和直通網線自適應；
5、具備完善的告警功能，可實時顯示本端/遠端工作狀態；
6、支持E1支路本端/遠端環回功能，便于設備檢測和管理；
7、提供一路公務電話接口，提供一路用戶透明數據通道；
8、可選～220VAC或-48VDC供電；
9、整機為單板設計，標準1U高度，19英寸機箱。
技術參數：
1、E1接口電氣特性
標稱速率：2048Kbps±50ppm
接口碼型：HDB3
物理接口及輸出阻抗：BNC，75Ω不平衡.
接口特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
2、以太網接口特性
接口類型：100Base-TX
物理接口類型：RJ45
符合IEEE802.3標準
3、光纖接口特性
接口速率：155Mbit/s
接口類型：FC,SC,ST可選
波長：850nm/1310nm/1490nm/1550nm,根據需要可選擇
傳輸距離：2~80Km可選
4、公務電話接口
話機類型：普通二線電話
速率：64Kb/s
編碼：PCM編碼
5、用戶數據接口
速率：≤115.2kb/s
接口方式：DB9針式
6、光接口自動保護倒換參數
線路切換時長： ＜1.5ms
切換時誤碼數：＜2.5kbit
7、供電條件
-48VDC：供電范圍-36V～-72V，紋波要求≤240mVp-p
220VAC：供電范圍110V～265V，50Hz
功 耗：整機小于10W
8、環境要求
工作環境：
環境溫度：0℃～50℃
相對濕度：≤90%(無冷凝)
大氣壓力：86~106KPa
儲存環境：
環境溫度：-20～65℃
相對濕度：≤95%
9、外圍尺寸
382mm(長)×200mm(寬)×44mm(高)
