產品描述：

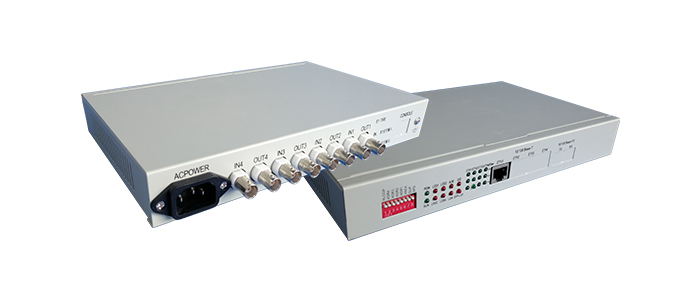

PDX-ZHQ-4E1-FE1接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸4E1-10/100BaseT的以太網數據，實現了1~4路E1通道至以太網接口之間的相互轉換，此轉換器能把E1通道收發的信號點對點傳輸到RJ45接口，實現E1信道與以太網的互連。與一般的遠程網橋不同的是，此轉換器支持1到4路E1信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1920Kbit/s，4路帶寬可達7680Kbit/s。設備在10/100Mbps全/半雙工方式下使用時，可與以太網交換機或集線器相連，充分地利用電信網絡中現有的大量E1電路資源來擴展以太網的傳輸距離和應用范圍，是以太網寬帶接入一個很好的解決方案。此產品可用于局域網互連，局端互連、視頻點播、遠程監控、交換機的E1接口插卡等各種領域。
產品特點：
1、實現以太網數據在1~4E1電路中的透明傳輸；
2、實現允許多路E1有10ms 的傳輸時延差。當該差值超出允許的范圍時，系統可以自動停止在時延過大的E1上發送數據；
3、環回功能：E1本端自環、E1遠端環回；
4、內置動態以太網MAC地址列表（4096個），具有本地數據幀過濾功能；
5、E1接口符合ITU-T G.703、G.704和G0823；
6、E1接口模塊含有內置的時鐘恢復電路和HDB3編解碼電路；
7、設備工作中支持E1信道的熱插拔，并自動檢測有效的E1信道，中間不會中斷數據傳輸；
8、支持1~4路E1的靈活配置，在復位時自動檢測E1的數量和時延并選擇可用的E1口。
技術參數：
參 數 | 描 述 | |
以太網接口 | 電口數量 | 1路RJ45接口 |
支持幀長 | 最大以太網數據幀長支持1536Byte | |
協議 | 支持自動交叉網線識別能力 支持全雙工模式時的IEEE 802.3x流量控制 支持半雙工模式時的back pressure流量控制 支持802.3(以太網協議)、802.3u（快速以太網協議） 可透傳IEEE 802.1d Spanning Tree、IEEE 802.1q VLAN包 | |
E1接口 | 傳輸模式 | 只提供E1成幀工作模式 |
接口阻抗 | 75Ω不平衡/120Ω平衡 | |
接口數量 | 提供4路E1接口 | |
轉發指標 | 每路E1轉發以太網數據包的極限速率1920Kbps 四路E1滿載時，極限轉發速率1920×4=7680Kbps | |
功能特性 | 網管能力 | 可支持網管，可管理本端 卡式設備可置于我公司多槽機箱內使用，實現局端網管 |
時鐘方式 | 提供二種時鐘方式：主時鐘（內部時鐘）、從時鐘（E1接收恢復時鐘） | |
CRC校驗 | 支持CRC4校驗功能自適應 | |
端口環回 | 提供本端與遠端環回測試功能 | |
支持混插 | 模塊式協議轉換器可插放我公司4U機箱，并可以和模塊式收發器，光端機產品實現混插 | |
存貯環境 | 環境溫度：-40～85℃ 相對濕度：≤95%(無冷凝) | |
工作環境 | 環境溫度：0℃～70℃ 環境濕度：≤90%(無冷凝) | |
功耗 | ＜5W | |
物理尺寸 | 內置電源：300mm×160mm×35mm（臺式） | |
電源 | AC110V~265V，DC-36V~-72V | |
客戶需要確定：
設備配置方式：可配置局端卡式（需購置4U機框及機框電源）或臺式。
臺式配置：需確認臺式設備電源參數（DC-48或AC220V），臺式設備是否具備光纖接口，如有則需提供光纖接口類型，傳輸距離。
共性配置：設備E1接口類型（75歐或120歐）。
