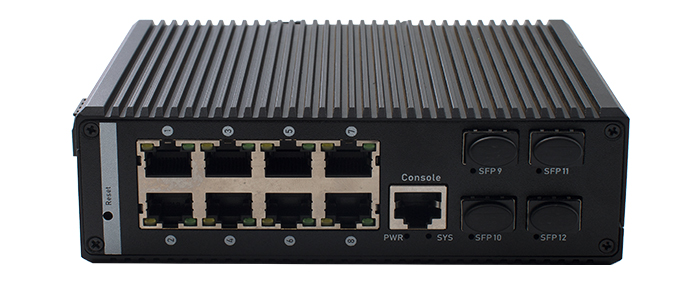

鵬鼎信 PDX-SW548GMRT
千兆4光8電工業級環網光纖交換機
【產品概述】
PDX-SW548GMRT-4SFP系列全千兆二層網管以太網交換機，具備8個千兆網口+4個千兆上聯SFP光口插槽，所有端口支持線速轉發。
PDX-SW548GMRT-4SFP具備L2+網管功能，支持IPV4靜態路由轉發，支持完備的安全防護機制、完善的ACL/QoS策略和豐富的VLAN功能，易于管理維護。支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)和ERPS(<20ms)環網協議，提升鏈路備份和網路可靠性，當單向網絡故障時，可以迅速恢復通信，保證重要傳輸?shù)牟婚g斷通訊。根據實際應用需要，通過Web,CLI,SNMP,Telnet等網管方式，進行IP管理，端口流量控制，VLAN劃分，QoS、LACP、IGMP和DHCP，安全策略等多種應用業務配置。
PDX-SW548GMRT-4SFP完全遵循工業產品設計與用料，外殼采用鋁合金增強散熱效能，具備極佳的工業現場環境適應性（包含機械穩定性、氣候環境適應性、電磁環境適應性等）、業務端口均支持6KV靜電浪涌保護、防護等級達到IP40、支持雙DC冗余供電、低功耗無風扇散熱技術、MTBF平均無故障工作時間可達35 年、超長5 年質保。適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金、管廊及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。
【產品特性】
? 多光口上聯端口，遠距離傳輸，適配各種環網/鏈網組網級聯與擴展，聯網更簡單；
? 全千兆高速率傳輸，高帶寬傳輸穩定有保障，支持每端口速率和流量控制，實現10M/250米遠距離傳輸，輕松解決網線長距離通信問題，滿足不同用戶需求；
? 工業級高帶寬交換芯片，高背板，大緩存,減少網絡擁塞；
? 支持IEEE802.3X全雙工智能流控，大碼流高清傳輸無卡頓；
? 支持MAC地址自動學習與更新，支持端口自動翻轉(Auto MDI/MDI-X)功能；
? 業務端口支持6KV防浪涌（防雷）保護、電源短路和過載保護，使用更安全、放心；
? 鋁合金型材金屬外殼、強勁散熱，屏蔽干擾，堅固、防銹更耐用；
? 雙DC冗余電源接口，DC12-57V寬電壓輸入，符合工業環境寬電壓需求；
? DIN35導軌式安裝，IP40防護等級，-40℃到+75℃寬溫設計，惡劣環境下應用更穩定可靠；
? 低功耗、無風扇靜音設計，安裝使用方便。
【軟件特性】
強大的業務能力
? 支持128條目IPV4靜態路由，支持ARP協議，最大1024條目。
? 靈活的端口帶寬與流量配置，光口DDMI數字診斷功能，輕松實現網絡的精細化管理。
? 支持IEEE 802.1Q VLAN，支持協議VLAN,支持QinQ VLAN，用戶可以按需求靈活劃分VLAN。
? 支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
? 支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
? 支持IGMP V1/V2組播協議，支持IGMP SnoopingV1/V2/V3，滿足多終端高清視頻監控和視頻會議接入需求。
? 支持STP/RSTP/MSTP生產樹協議和ERPS快速環網協議，消除二層環路、實現鏈路備份。
? 支持靜態匯聚和動態匯聚（LACP），有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全特性
? 支持WEB界面用戶認證。
? 支持CPU保護，防止大數據流對交換機本身的攻擊。
? 支持802.1x認證，遠程RADIUS，TACACS+認證。
? 硬件支持IP ACL、MAC ACL、ACL端口過濾功能，MAC地址綁定，基于端口的IP+MAC+Vlan+端口多元綁定功能。
? 支持DHCP Snoopingv1/v2/v3功能，端口隔離功能，端口廣播風暴抑制功能。
便捷的運維管理
? 支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2c/V3）等多樣化的管理和維護方式。
? 支持HTTP/HTTPS、SSH等加密方式，管理更安全。
? 支持HTTP/TFTP實現固件更新/升級，支持配置文件上傳/下載，一鍵還原系統配置。
? 支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
? 支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
? 支持CPU監控、內存監控、Ping檢測、線纜檢測。
【技術規格】
型號 | PDX-SW548GMRT-4SFP | PDX-SW5410GMRT-4SFP | ||
端口特性 | ||||
固定端口 | 下行端口 | 8個10/100/1000Base-T RJ45網口 | ||
上行端口 | 4個100/1000M SFP光口插槽 | 2個10/100/1000Base-T RJ45網口 4個100/1000M SFP光口插槽 | ||
網口特性 | 1-8/1-10口10/100/1000M自適應，全/半雙工MDI/MDI-X自適應 | |||
雙絞線傳輸 | 10BASE-T：Cat3,4,5 UTP(≤250 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) | |||
光口特性 | 千兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC/SC） | |||
光纜 | 多模 ：850nm 0～550M ， 50μm/125μm&62.5μm/125μm 單模 ：1310nm 0～40KM ， 1550nm 0～120KM 。9.5μm/125μm | |||
交換芯片參數 | ||||
網管類型 | L2+網管 | |||
網絡協議 | IEEE802.3 10BASE-T；IEEE802.3i 10Base-T IEEE802.3u 100Base-TX IEEE802.3x Flow Control IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree protocol IEEE 802.1s Multiple Spanning Tree protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP | |||
轉發模式 | 存儲轉發（全線速） | |||
CPU | 500MHz | |||
DRAM | 1Gbits | |||
FLASH | 128Mbits | |||
背板帶寬 | 24Gbps（無阻塞） | 28Gbps（無阻塞） | ||
包轉發率@64byte | 17.856Mpps | 20.83Mpps | ||
MAC地址表 | 8K | |||
包轉發緩存 | 4.1Mbits | |||
巨型幀 | 10Kbytes | |||
指示燈 | 電源指示燈：PWR（綠色）；系統運行燈：SYS（綠色）；網絡指示燈：Link/Act（綠色）；光口指示燈：SFP（綠色）。 | |||
一鍵還原開關 | 1個，長按6秒松開恢復出廠設置 | |||
MTBF | 50萬小時 | |||
電源特性 | ||||
輸入電壓 | DC12-57V | |||
整機功耗 | 待機功耗：＜12W；滿載功耗：＜15W | |||
配套電源 | 默認不配套電源，需另購，建議選配DC24V/1A | |||
物理規格參數 | ||||
散熱方式 | 無風扇自然散熱 | |||
工作溫度/濕度 | -40～+75°C；5%～90% RH無凝結 | |||
存儲溫度/濕度 | -40～+85°C；5%～95% RH無凝結 | |||
外觀尺寸（L*W*H） | 150*135*48mm | 175*135*48mm | ||
凈重/毛重 | ＜1.2kg / ＜1.5kg | ＜1.3kg / ＜1.6kg | ||
安裝方式 | 桌面式，導軌式安裝 | |||
產品認證與質保 | ||||
防雷/防護等級 | 端口防雷：6KV 8/20us；防護等級：IP40 | |||
適用工業標準 | IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class A IEC61000-6-2（通用工業標準） | |||
機械特性 | IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） | |||
質保期 | 5年 | |||
軟件管理特性 | ||||
端口 | 支持IEEE802.3x流控（全雙工），半雙工背壓式流控 支持強制端口模式和速率 支持廣播風暴和端口風暴抑制 支持端口流量限速，粒度最小為16Kbps，最大為1Gbps 支持端口實時流量管理（Flow Interval) 支持巨型幀大小控制，最大可支持16K數據包 支持光口DDMI數字診斷功能 | |||
IP路由 | 支持L2+網管功能， 支持IPV4靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 | |||
VLAN | 支持基于端口的VLAN（4K個）,IEEE802.1q VLAN 支持基于協議的VLAN 支持Access、Trunk、Hybrid三種類型端口配置 | |||
端口匯聚 | 支持靜態聚合和動態聚合（LACP） 支持最大6/7個聚合組，每個聚合組最大支持8個端口 | |||
環網功能 | 支持環路保護功能 支持STP/RSTP/MSTP生成樹協議 支持ERPS環網（單環、多環、相交環與相切環配置)，環網自愈時間小于20ms | |||
組播 | 支持IGMP Snooping v1/v2/v3、最多支持1024個組播組 | |||
鏡像 | 支持基本端口的雙向流量鏡像 | |||
QoS | ?持基于端?、802.1P及DSCP/ToS的優先級,每個端口支持8個輸出隊列 ?持Equ、SP、WRR、SP+WRR四種優先級調度模式 支持優先級標記Mark/Remark 支持基于流的限速、包過濾、重定向 | |||
ACL | 支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL | |||
安全特性 | 支持用戶分級管理和口令保護 支持基于端口的IEEE802.1X認證 支持AAA&RADIUS與TACACS+認證 支持MAC地址學習數目限制 支持MAC地址黑洞、地址綁定 支持SSH 2.0，為用戶登陸提供安全加密通道 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份/還原機制 IP+MAC+VLAN+端口的四元綁定功能 | |||
DHCP | 支持DHCP Serve 支持DHCP Client 支持DHCP Snooping v1/v2/v3 | |||
管理與維護 | 支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2c/V3）等多樣化的管理和維護支持WEB網管（支持HTTP/HTTPS） 支持HTTP、TFTP文件上傳/下載管理 支持RMON 1，2，3和9組 支持一鍵恢復出廠設置 支持NTP時鐘和本地時鐘 支持本地日志和系統日志(SYSLOG) 支持Ping檢測 支持線纜狀態檢查 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持NMS平臺化集群統一管理（LLDP+SNMP） | |||
系統要求 | Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本 5類及以上以太網電纜; TCP/IP網絡適配器和操作系統（如Microsoft Windows，Linux或Mac OS） | |||
