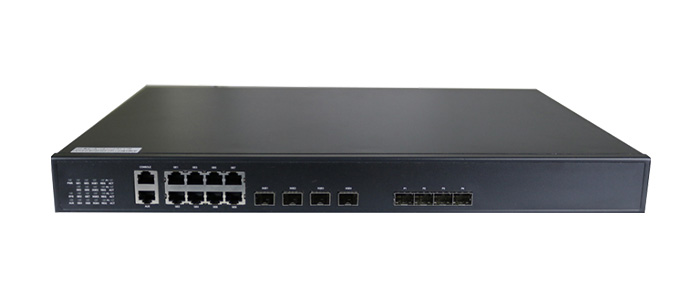

鵬鼎信 PDX-E5004 1U 機架式4PON口OLT
產品概術：
PDX-E5004 是本公司研發生產的一款高性能盒式EPON OLT ,機器全面遵循IEEE802.3ah和中華人民共和國通訊行業標準（YD/T 1475-2006的OLT設備，全面支持CTC2.1/3.0標準。自動發現和兼容各廠商ONU，可組建高效的EPON解決方案。
PDX-E5004 主交換搭載BROADCOM 53346 萬兆三層交換芯片，提供4個萬兆+8個千兆上行交換業務端口。PON 業務板搭載CONTINA 8022 作為PON CPU，有效提供最高 256線ONU 接入點。支持單纖多級分光、具備長距離以太網業務投放能力，有效幫助系統集成商、運營商建立起大范圍內高效、穩定、易管理的業務通信架構。支持不同類型ONU的混和組網，使得運營商的投資做到最小化。
產品特點：
純?nèi)龑尤f兆交換，高達128Gbps 的背板帶寬。
最高支持256線ONU 節點。
運營商級管理能力，支持CLI指令和SNMP 集群化中英文管理。
開放兼容主流標準光貓，有效降低組網成本。
支持多級分光，具備單纖遠距傳輸能力。
設備參數：
產品型號 | PDX-E5004 |
產品說明 | 4PON口OLT |
系統容量
| 整機背板帶寬： 128Gbps |
整機包轉發率： 96Mpps | |
MAC地址容量 ： 32K | |
RAM： 512MB | |
三層路由功能
| 路由容量：8K |
支持動態路由協議：OSPF、RIP v1,v2 、ISIS | |
支持三層線速轉發、靜態路由 | |
PON口 | 4個PON 口 |
256 個ONU | |
上聯口 | 8個10 /100/1000M自適應接口 |
4路萬兆接口（千兆萬兆自適應） | |
PON接口特性 | 傳輸速率：上下行對稱1.25Gbps |
發光功率： +2dbm ~ +7dbm | |
接收靈敏度： -30dBm | |
安全性: ONU認證機制 | |
傳輸距離：20KM | |
遵循的標準 | IEEE802.3ah |
IEEE 802.1D, Spanning Tree | |
IEEE 802.1Q, VLAN | |
IEEE 802.1w, RSTP | |
IEEE 802.3ad 物理鏈路靜態/動態聚合（LACP） | |
Ethernet – II | |
服務質量 | 背壓式流控（半雙工） |
IEEE 802.3x流控（全雙工） | |
IEEE 802.1p, CoS | |
WRR、SP和FIFO隊列調度算法 | |
基于每個ONU的上行和下行限速功能 | |
支持DBA和SLA功能 | |
VLAN | 支持802.1Q Vlan |
支持雙層Vlan QinQ，并支持靈活QinQ | |
組播 | IGMP Proxy |
IGMP Snooping | |
可靠性 | 單方向鏈路檢測協議，防止生存樹環路 |
擴展槽EPON光模塊熱插拔 | |
PON口冗余保護 PSG | |
網絡安全 | 限制每端口最大用戶數 |
端口隔離 | |
風暴控制 | |
基于數據流的ACL 訪問控制功能 | |
PON口傳輸數據加密 | |
網絡管理 | CLI 指令 TELNET中英文命令提示 |
SNMP 集群化管理 全中文圖形化管理 | |
調試輸出debug | |
物理特性 | 442.5mm(W) x300mm(D) x 44mm(H) |
安裝: 標準19”機架，重量：4Kg | |
環境要求 | 工作環境：0℃～55℃；10%～85%無冷凝 |
存儲環境：-40℃～80℃；5%～95%無冷凝 | |
電源 | 輸入電壓：AC90～264V，DC -36 ~ -72V |
支持雙電源輸入、交直流電源混插、以及電源模塊熱插拔 | |
支持過流過壓保護 | |
功耗 | ≤46W |
