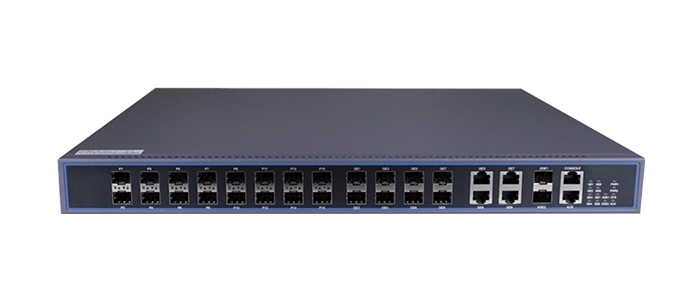

鵬鼎信 PDX-E5016
1U機架式16PON口EPON OLT
概述：
PDX-E5016 是本公司研發生產的一款高性能盒式EPON OLT ,機器全面遵循IEEE802.3ah和中華人民共和國通訊行業標準（YD/T 1475-2006的OLT設備，全面支持CTC2.1/3.0標準。自動發現和兼容各廠商ONU，可組建高效的EPON解決方案。
PDX-E5016 主交換搭載BROADCOM 53346 萬兆三層交換芯片，提供4個萬兆+8個千兆上行交換業務端口。PON 業務板搭載 4 顆 CONTINA 8022 作為PON CPU，有效提供最高 1024線ONU 接入點。支持單纖多級分光、具備長距離以太網業務投放能力，有效幫助系統集成商、運營商建立起大范圍內高效、穩定、易管理的業務通信架構。支持不同類型ONU的混和組網，使得運營商的投資做到最小化。
產品特點：
? 純?nèi)龑尤f兆交換，高達128Gbps 的背板帶寬。
? 最高支持1024線ONU 節點。
? 運營商級管理能力，支持CLI指令和SNMP 集群化中英文管理。
? 開放兼容主流標準光貓，有效降低組網成本。
? 支持多級分光，具備單纖遠距傳輸能力。
設備參數：
型號 | PDX-E5016 |
機架 | 19英寸1U機架式 |
系統容量 | 整機背板帶寬： 128Gbps |
整機包轉發率： 96Mpps | |
MAC地址容量 ： 32K | |
RAM： 512MB | |
三層路由功能 | 路由容量：8K |
支持動態路由協議：OSPF、RIP v1,v2 、ISIS | |
支持三層線速轉發、靜態路由 | |
PON口 | 16個PON 口 |
1024 個ONU | |
上聯口 | 共6個上聯口 |
4個10/100/1000M自適應電口[RJ45] | |
2路萬兆接口（千兆萬兆自適應） | |
PON接口 | 16個PON口 |
SFP插槽 | |
1000BASE-PX20 | |
傳輸距離：20KM | |
傳輸速率：上下行對稱1.25Gbps | |
發光功率： +2dbm ~ +7dbm | |
接收靈敏度： -26dBm | |
最大分光比：1:32 | |
遵循的標準 | IEEE802.3ah |
IEEE 802.1D, Spanning Tree | |
IEEE 802.1Q, VLAN | |
IEEE 802.1w, RSTP | |
IEEE 802.3ad 物理鏈路靜態/動態聚合（LACP） | |
Ethernet – II | |
服務質量 | 背壓式流控（半雙工） |
IEEE 802.3x流控（全雙工） | |
IEEE 802.1p, CoS | |
WRR、SP和FIFO隊列調度算法 | |
基于每個ONU的上行和下行限速功能 | |
支持DBA和SLA功能 | |
VLAN | 支持802.1Q Vlan |
支持雙層Vlan QinQ，并支持靈活QinQ | |
組播 | IGMP Proxy |
IGMP Snooping | |
可靠性 | 單方向鏈路檢測協議，防止生存樹環路 |
擴展槽EPON光模塊熱插拔 | |
PON口冗余保護 PSG | |
網絡安全 | 限制每端口最大用戶數 |
端口隔離 | |
報文風暴控制 | |
基于數據流的ACL 訪問控制功能 | |
PON口傳輸數據加密 | |
網絡管理 | CLI 指令 TELNET中英文命令提示 |
SNMP 集群化管理 全中文圖形化管理 | |
調試輸出debug | |
尺寸 | 442mm(L)*380mm(W)*44mm(H) |
重量 | 6.5kg |
供電 | 220VAC, AC:100～240V，50/60Hz |
支持雙電源輸入、支持電源模塊熱插拔 | |
最大功率 | ≤46W |
工作環境 | 工作溫度：-10～45℃ |
儲存溫度：-40～85℃ | |
相對濕度：5～90%（非冷凝） |
