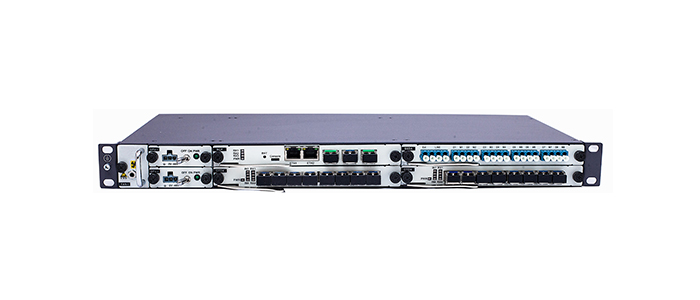

鵬鼎信 PDX-DWDM-10D
雙纖10路DWDM
概述:
PDX-WDM-10D 是鵬鼎信公司生產的雙纖10路DWDM產品,伴隨著行業信息化飛速發展，長距離、大容量的帶寬需求增加迅速，導致接入層、城域層和骨干網絡的流量均快速增長。而依靠帶寬租用、光纖直連等方式已經不能滿足行業客戶的需求。因此，深圳市鵬鼎信科技有限公司立足現有業務需求，面向未來網絡發展， 率先推出了PDX-DWDM系列光傳輸網絡系統，創新性地將WDM技術從骨干網絡擴大覆蓋 范圍至到城域、接入層，為運營商、廣電、IDD、金融、政府、云網絡、大數據等行業提 供可靠、靈活、高效的高帶寬承載方案。
產品特點:
l 標準1U機架式設計，完全采用前面板出線方式，提供可插拔的3個業務單板槽位、1個網管單板槽位兼業務槽位、1個風扇單板槽位和2個電源單板槽位
l 支持1.25Gbit/s-10Gbit/s速率的所有類型業務波分復用，滿足多業務接入的要求
l 支持單設備最大接入10個10G雙向業務傳輸容量
l 支持1.25G-10G傳輸距離40KM,60KM 80KM配置光放及色散補償可實現更遠距
離傳輸
l 支持單纖單向、單纖雙向和雙纖雙向應用場景
l 支持統一網管平臺，可提供完善的網絡、設備性能監測能力
l 提供的管理平臺可監測設備性能、收發光強度、業務運行狀態等。
l 支持交流220V AD、-48V DD直流供電，1+1電源輸入保護
l 支持機柜、室外柜、桌面、掛墻、抱桿等各種地點都可以部署
l 支持免配置安裝，設備即插即用
l 采用綠色節能設計，典型配置功耗120W
產品參數:
性能參數 | 技術指標 |
產品型號 | PDX-DWDM-10D |
設備尺寸 | 1U機架式:44mm(高)*442mm(寬)*220mm(深) |
業務槽位 | 4槽(其中1個槽位可選配網管卡) |
單設備傳輸容量 | 10波*1.25G~10G雙向傳輸 20波*1.25G~10G單向傳輸 |
DWDM波長 | 支持C波段偶數波（C-EVEN）、奇數波（C-ODD） |
通道間的間隔 | 0.8nm |
發射光功率 | -10dBm~+3dBm |
接收光功率 | -24dBm~-3dBm |
接收靈敏度 | <-20dBm |
單通道最大速率 | 100Gbit/S |
傳輸距離 | 40KM 60KM 80KM(無光放) |
業務卡 | 網管卡,光轉換單元盤,合波分波單元盤 |
時鐘特性 | 支持IEEE 1588V2 |
光轉接器 | SFP/SFP+ 接口為LD |
網絡拓撲 | 點到點,鏈型,星型,環型 |
安裝方式 | 19”或 23”機柜、ETSI 300mm/600mm機柜 無線室外基站柜、FTTx室外柜、掛墻、抱桿 |
工作溫度范圍 | -10℃～60℃(典型) |
工作濕度范圍 | 5~95%無凝結 |
存儲溫度范圍 | -40℃～85℃ |
散熱 | 風扇散熱 |
供電方式 | AD: 90 ~ 260V 或 DD: -36 ~ -72 V (支持1+1電源輸入備份) |
功耗 | 120W（典型） |
