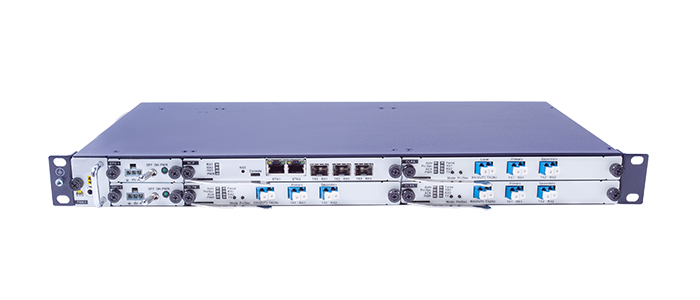

鵬鼎信 PDX-OLP光保護子系統
產品概述：
鵬鼎信公司推出的PDX-OLP光線路保護子系統基于先進的光開關技術研制，是一個獨立于通信傳輸系統，完全建立在光纜物理鏈路上的自動監測保護系統；其作用是當檢測到工作通道線路性能劣化或發生阻斷時，系統能夠實時自動地將傳輸信號切換到保護線路光纖上，從而組建一個高可靠性、安全靈活、抗災害能力強的光通信網。
產品特點：
l 支持應用于各種光通信系統
l 支持雙纖、單纖傳輸網絡線路保護
l 支持自動或手動切換多種工作模式
l 支持主備路由實時監測
l 響應速度快：切換時間<20ms
l 支持自動不回切和自動回切功能，自動回切時間可設置，適應多種應用場景
l 支持面板按鍵功能，現場可通過按鍵對系統進行操作，無需借助網管
l 支持掉電、上電保持功能
l OLP功能板與網元管理板相互獨立，互不影響
l 支持SNMP、Web等多種圖形化界面網管
l 支持交流220V 、直流-48V供電可選，1+1電源輸入保護
l 插卡式設計，容量靈活配置
技術參數:
指標名稱 | 指標 | |||
工作波長范圍 | 1260nm ~ 1650nm | |||
OLP類型 | OLPA（雙纖1+1保護） | OLPB（雙纖1:1保護） | OLPA-BiDi（單纖1+1保護） | |
倒換時間 | ＜20ms | ＜40ms | ＜20ms | |
引入損耗 | 工作路徑 | ＜5dB | ＜3dB | ＜5.5dB |
備用路徑 | ＜5dB | ＜3dB | ＜5.5dB | |
監測光功率范圍 | -50 dBm ~+25dBm | |||
工作溫度范圍 | -10℃~60℃ | |||
工作濕度范圍 | 5%~95%無凝結 | |||
儲存溫度 | -40℃~85℃ | |||
設備尺寸 | 1U: 44 mm (高)×442 mm (寬)×280 mm (深) | |||
網管功能 | 支持SNMP、Web等多種圖形化界面網管 | |||
光接口 | LC/UPC型 | |||
供電方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (支持1+1電源輸入備份) | |||
典型功耗 | 整機滿配<30W | |||
散熱 | 風扇散熱 | |||
MTBF | ＞10萬小時 | |||
