概述

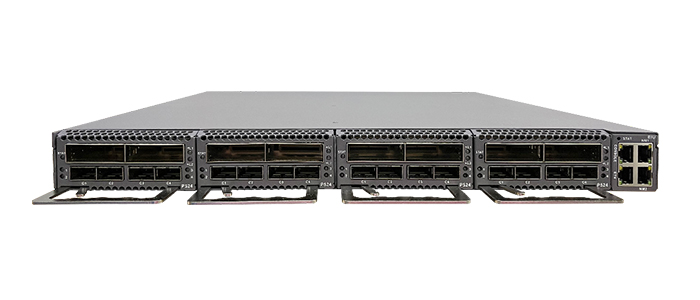

PDX-DWDM-DCI4是深圳市鵬鼎信科技有限公司針對數據中心互聯（DCI）設計的光電一體化波分傳輸設備。它具有高集成（光電一體化）、大帶寬（25.6Tbits/Fiber）、簡部署（免復雜調測）、易運維（NETCONF/YANG）和安全可靠等特點。能夠滿足DC之間快速增長的帶寬需求，實現設備的靈活部署，打造開放的光網絡架構，引領DCI市場進入高速全光互聯新時代。
產品特點
l 采用光電一體、可插拔模塊化設計；組件支持熱插拔，按需部署，按需擴容。
l 采用前進風后出風的散熱設計，提供1+1 FRU風扇單元，支持自動調速。
l 19英寸標準機架式，適配數據中心機房，可與IT設備共柜部署。
l 每對光纖傳輸容量可達25.6Tbit/s @ C+波段400G*64λ，每子架最高1.6Tbit/s。
l 單波容量可達400G，面向600G&800G&1.2T持續演進。
l 光層板高度集成OA、WSS、VOA、OSC、OTDR、OCM、OLP等功能，簡化內部光纖連接。
l 支持10GE、100GE、100GE FlexE(Unware)、STM-64、10GE WAN、OTU2、OTU4等業務接入。
l 支持9維ROADM組網，并支持靈活柵格（Flexible Grid）。
l 支持業務層、OTN層、光層的全面性能監控，質量可視。
l 提供多種多層網絡級和設備級保護方案。保護倒換時延小于50ms，保證了優越的保護性能
l 支持NETCONF/YANG標準開放接口和基于B/S架構的GUI管理平臺。
技術參數
參數 | 說明 | |
產品型號 | PDX-DWDM-DCI4 | |
產品說明 | 針對數據中心互聯（DCI）設計的光電一體化波分傳輸設備 | |
機箱 | 尺寸（高x寬x深） | 1U: 44 mm (高)×444 mm (寬)×490 mm (深) |
最大容量 | 1.6Tbit/s | |
業務板槽位數 | 4 | |
適用機柜 | 19寸機柜 800mm或以上深度 | |
線路側端口 | 速率 | l 200G (PDM_QPSK) l 200G (PDM_8QAM) l 200G (PDM_16QAM) l 400G (PDM_16QAM) |
光模塊 | 可插拔CFP2、波長可調 | |
客戶側端口 | 業務類型 | 10GE, 100GE, 100GE FlexE(Unware) , OTU2, OTU4, STM-64和10GE WAN |
光模塊 | l 可插拔SFP+ l 可插拔QSFP28 | |
最大波長數量 | Fixed grid: 96波@50 GHz | |
通道間隔 | Flexible grid: 50 GHz/75 GHz/100 GHz/150 GHz | |
中心頻率范圍 | 191.35 GHz ~ 196.1 GHz | |
中心波長范圍 | 1528.77 nm ~ 1566.73 nm | |
保護功能 | l 光線路保護（OLP） l 光復用段保護（OMSP） l 光通道保護（OCHP） | |
網管 | l 支持主控板熱插拔 l 支持CLI、NETCONF和基于B/S架構的GUI管理平臺 l 支持基于OSC的DCN通信 | |
供電 | 備份 | 標準CRPS電源1+1備份 |
交流 | l 額定電壓范圍： – 100 V AC～130 V AC (50/60Hz) – 200 V AC～240 V AC (50/60Hz) l 最大電壓范圍：90 V AC～264 V AC (45Hz~65Hz) | |
高壓直流 | l 額定電壓范圍：240 V HVDC l 最大電壓范圍：192 V HVDC～288 V HVDC | |
直流 | l 額定電壓范圍：-48 V DC/-60 V DC l 最大電壓范圍：-40 V DC～-72 V DC | |
散熱 | l 前進風后出風 l 1+1風扇板備份 | |
典型功耗 | <550W（電層滿配） | |
環境 | 工作溫度 | l 短期：-5℃～+45℃ l 長期：0℃～40℃ |
存儲溫度 | -40℃～+70℃ | |
濕度 | 5%～95% （無凝結） | |
