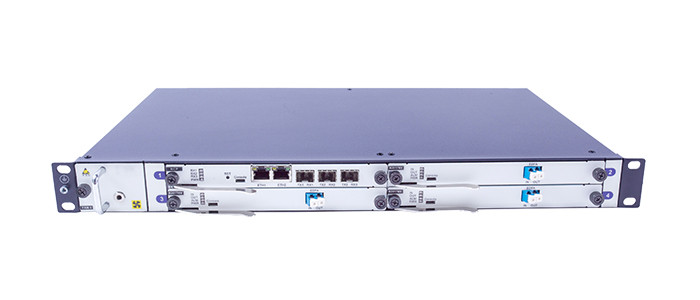

鵬鼎信 PDX-EDFA光放大子系統
產品概述：
鵬鼎信公司推出的PDX-EDFA光放大子系統主要功能是對傳輸鏈路中的信號光進行功率補償，延長光信號傳輸距離。按功能可分為BA、LA、PA等，其中BA常用于系統發送端，提高系統入纖光功率；LA常用于線路中繼段，補償線路上的光功率損失；PA常用于系統接收端，提高系統接收光功率。EDFA特點是利用摻鉺元素的光纖作為增益媒介，以980或者1480nm的泵浦激光器作為泵浦源，采用一級或者兩級放大，以形成對于輸入信號的集總式放大，是DWDM系統及未來高速系統、全光網絡不可缺少的重要部分。
產品特點：
l 支持C波段48波/96波DWDM信號統一放大
l 自動增益控制（AGC）
l 增益平坦、噪聲指數小
l 支持內置EVOA，光功率自動調節
l 支持兩級放大，中間可串接OADM或DCM色散補償設備
l 支持SNMP、Web等多種圖形化界面網管
l 支持交流220V 、直流-48V供電可選，1+1電源輸入保護
l 插卡式設計，容量靈活配置
l 免配置安裝，設備即插即用
技術參數:
指標名稱 | 指標 | 備注 | ||
工作波長范圍 | 常規型：1529nm~1561nm ，擴展型：1528nm~1568nm | |||
EDFA類型 | BA | LA | PA | |
最小輸入光功率(常規) | -22dBm | -30dBm | -32dBm | |
飽和輸出光功率(常規) | +20dBm | +20dBm | +16dBm | 可定制，最大+22dBm |
額定增益(常規) | 12dB | 25dB | 20dB | 可定制 |
增益平坦度 | ≤1.5dB | |||
噪聲系數 | ≤5.5 dB | |||
工作溫度范圍 | -10℃~60℃ | |||
工作濕度范圍 | 5%~95%無凝結 | |||
儲存溫度 | -40℃~85℃ | |||
設備尺寸 | 1U: 44 mm (高)×442 mm (寬)×280 mm (深) | |||
網管功能 | 支持SNMP、Web等多種圖形化界面網管 | 可選配置 | ||
特有技術 | 內置EVOA，光功率自動調節 | 可選配置 | ||
光接口 | LC/UPC型 | |||
供電方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (1+1電源輸入備份) | |||
典型功耗 | 整機滿配<60W | |||
散熱 | 風扇散熱 | |||
MTBF | ＞10萬小時 | |||
