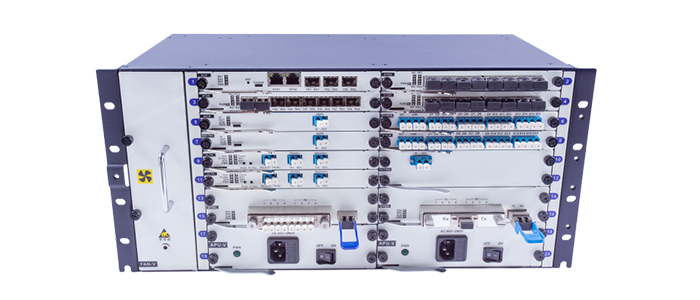

PDX-DWDM V（5U 波分系統）
概述
深圳鵬鼎信推出的 PDX-DWDM 系列波分傳輸系統包括 PDX-DWDM V、PDX-DWDM II 和 PDX-DWDM I。本系列產品定位于城 域網絡，融合了 WDM 及 OTN 特性，應用先進的傳輸技術與高度的集成技術，提供寬帶寬、大容量、全透明的傳輸功能，可 以實現容量的平滑升級，并提供全面靈活，成熟的保護方案，為多業務統一承載及未來網絡升級擴容提供了穩定的平臺。 PDX-DWDM 波分傳輸系統可提供多種類型板卡，包括：光轉換單元（OTU/ OEO）、光放大單元（EDFA/RFA）、光保護 單元（OLP）、光纜監測單元（OLM）、色散補償單元（DCF/TDC）、合分波單元（Mux/Demux）等，不同業務板卡支持熱插 拔，并可在全系列機框中通用。具有高緊湊結構、配置靈活、低功耗等特征，且支持 B/S 架構的人性化網管界面，維護簡單， 廣泛應用于運營商、廣電、IDC、金融、政府、云網絡、大數據等行業
產品特點
l l 標準5U機架式設計，完全采用前面板出線方式，提供可插拔的15個業務單板槽位、1個網管單板槽位兼業務槽位、1個
風扇單板槽位和2個電源單板槽位
l l 支持100 Mbit/s～100Gbit/s速率的所有類型業務波分復用，滿足多業務接入的要求
l l 支持CWDM和DWDM，板卡粗、密波通用
l l 支持單纖單向、單纖雙向和雙纖雙向應用場景
l l 支持統一網管平臺，可提供完善的網絡、設備性能監測能力
l l 提供的管理平臺可監測設備性能、收發光強度、業務運行狀態等。
l l 支持交流220V AC、-48V DC直流供電，1+1電源輸入保護
l l 支持免配置安裝，設備即插即用
l l 采用綠色節能設計，典型配置功耗450W
產品規格
功能 | 說明 |
產品型號 | PDX-DWDM V |
設備尺寸 | 5U: 220 mm (高)×442 mm (寬)×220 mm (深) |
業務槽位 | 16槽（其中1個槽位可選配網管卡） |
安裝方式 | 19”標準機柜安裝 |
工作溫度范圍 | -10℃～60℃(典型) |
工作濕度范圍 | 5~95%無凝結 |
存儲溫度范圍 | -40℃～85℃ |
散熱 | 前置1個風扇單板槽位，支持熱插拔 |
供電方式 | 前置2個電源單板槽位，支持AC 220V 或 DC -48 V 電源單板可選，1+1熱備份 |
功耗 | 450W（滿配最大功耗） |
