PDX-EDFA：光放大板
概述
深圳市鵬鼎信科技有限公司推出的 PDX-EDFA（Erbium Doped Fiber Amplifier）光放大板主要功能是對傳輸鏈路中的信號光 進行功率補償，可同時放大 C 波段最多 48 個通道（通道間隔為 100GHz）或 96 個通道（通道間隔為 50GHz）的光信號，具有增益平坦、增益可調、噪聲指數小等特點，是 DWDM 系統及未來高速系統、全光網絡遠距離傳輸不可缺少的重要部分。
產品規格
功能 | 說明 |
工作波長范圍 | 標準型：1529nm~1561nm 適用于40波(100GHz) or 80波(50GHz)DWDM系統 |
擴展型：1528nm~1568nm 適用于48波(100GHz) or 96波(50GHz)DWDM系統 | |
最小輸入光功率 | -30 dBm |
最大輸出光功率 | +22dBm（根據需求定制） |
最大增益 | 30dB（根據需求定制） |
噪聲系數 | ＜5.5dB |
增益平坦度 | ＜1.5dB |
二級放大 | 支持內置雙泵浦（可選），實現信號二次放大 |
特有技術 | 支持增益鎖定、增益可調、瞬態控制技術、輸出光功率自動關斷 |

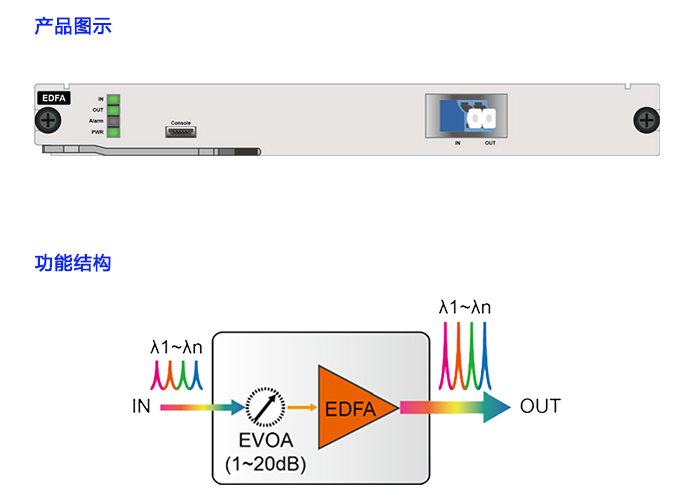

EVOA功能 | 內置EVOA（可選）；網管可調節衰減動態范圍1dB~20dB |
網管功能 | 支持EDFA工作狀態實時監測，包括：光功率、泵浦、溫度等 支持泵浦關閉閾值及自動恢復時間設置功能 |
占用槽位數量 | 支持PDX-DWDM全系列機箱，占用1槽 |
光接口 | LC/UPC |
最大功耗 | 15W |
MTBF | ＞10萬小時 |
